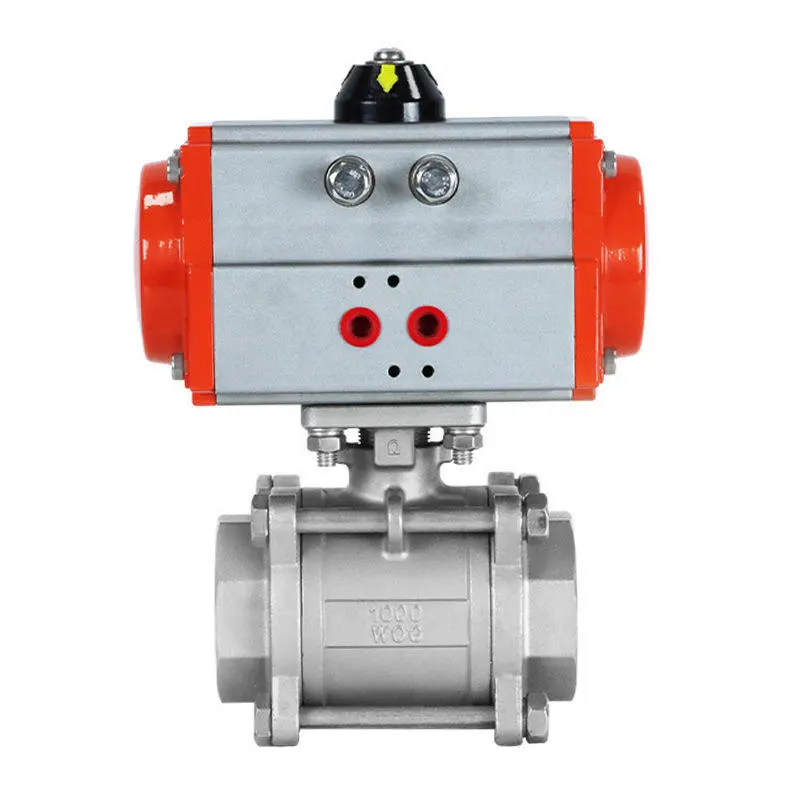

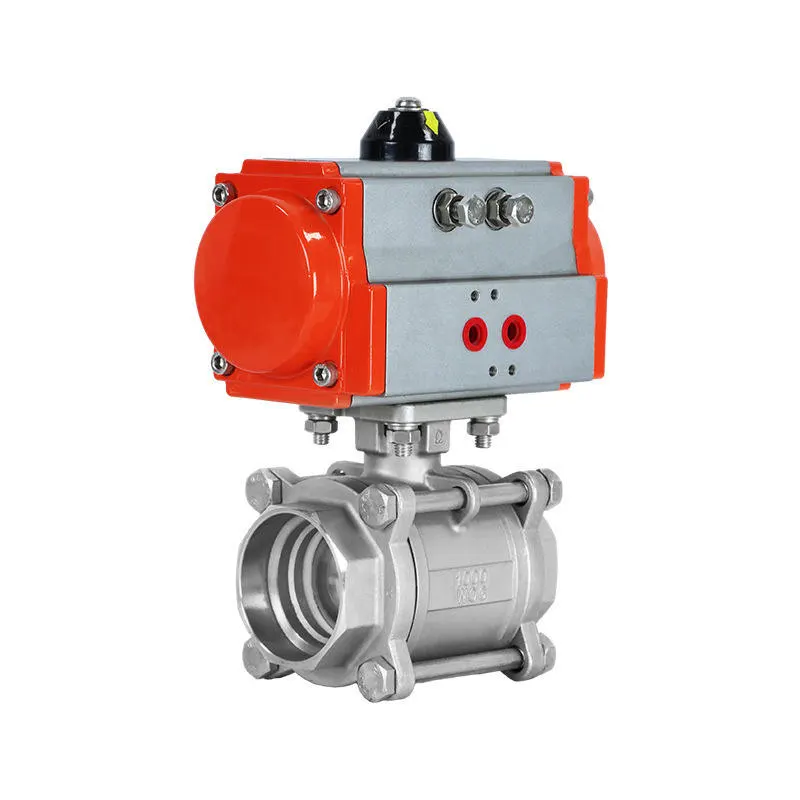

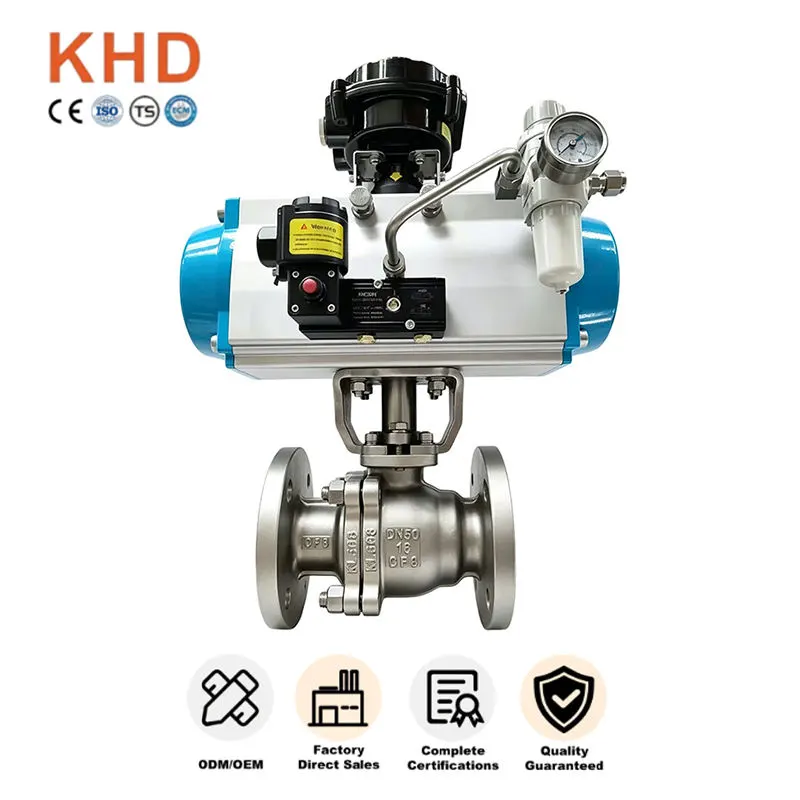

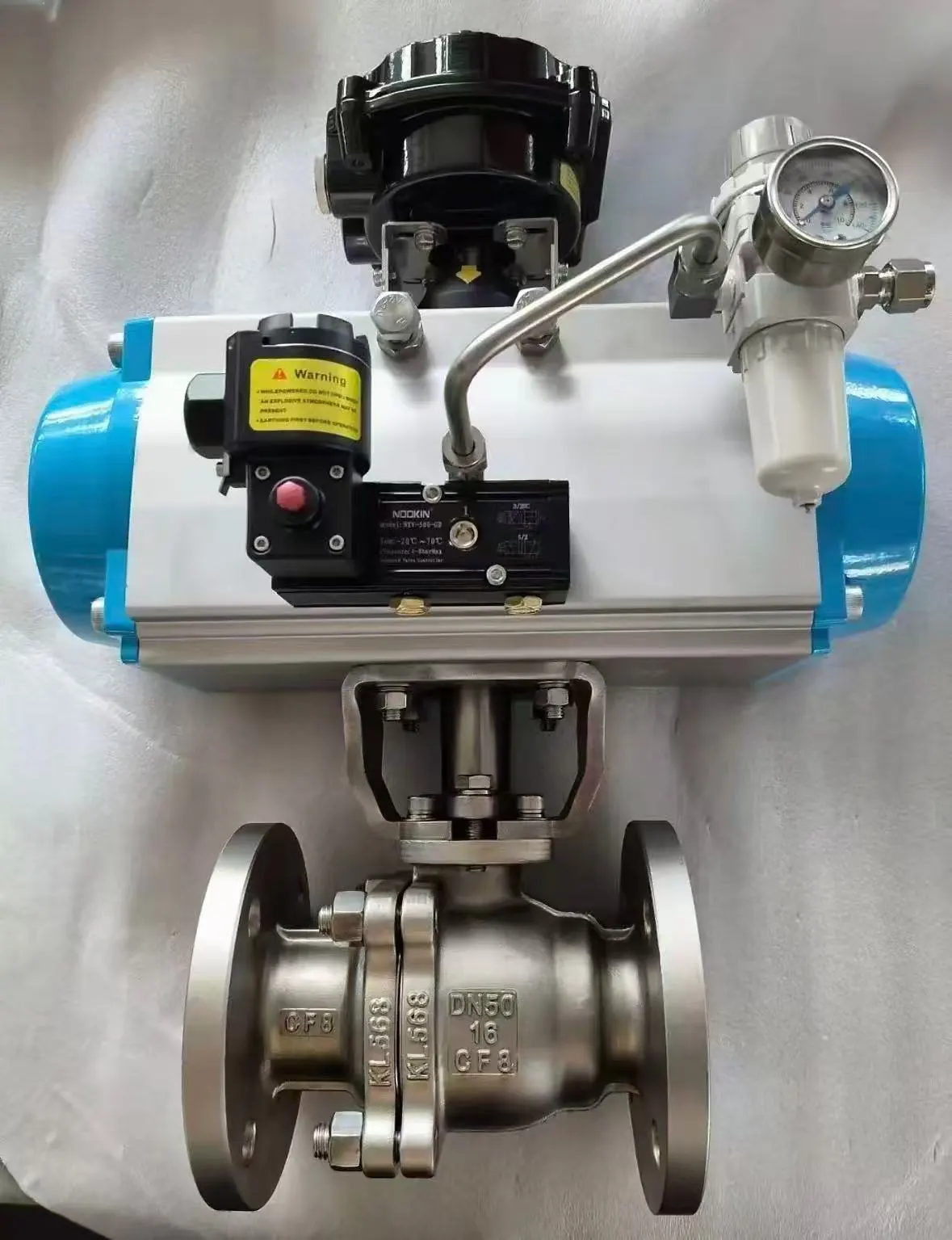

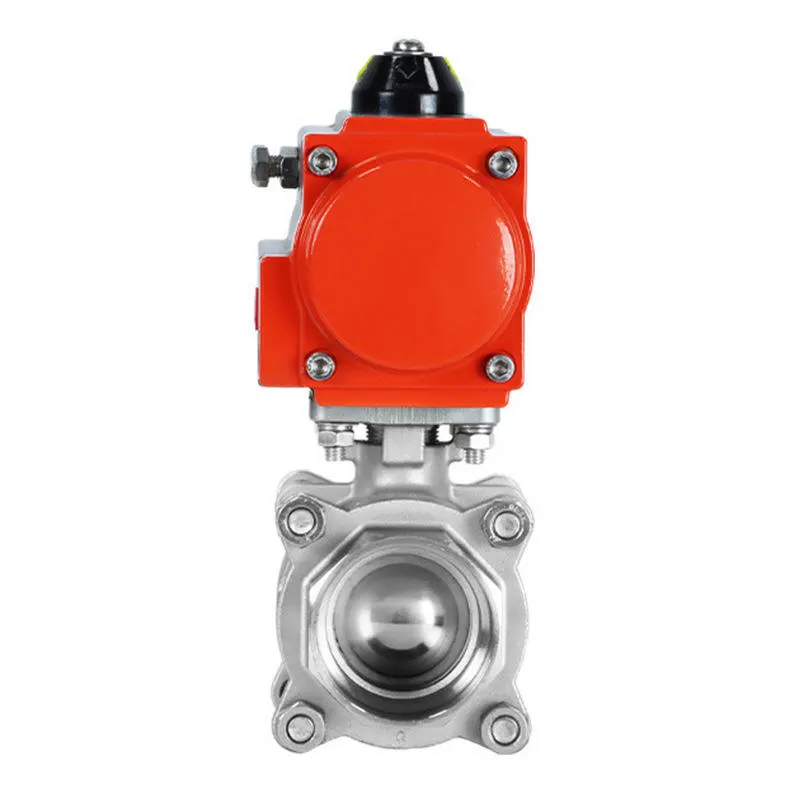

Pneimatiskais nerūsējošā tērauda lodveida vārsts ar atloku

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts ir automatizēts rūpnieciskais vārsts, kas paredzēts cauruļvadu plūsmas kontrolei un slēgšanai. Ražo Huadu Valve Group, tas izmanto SS304 / SS316 nerūsējošā tērauda materiālu un ir labi piemērots automātiskajiem rūpnieciskajiem darba apstākļiem.

To plaši izmanto ķīmiskajos palīgcauruļvados, ūdens attīrīšanas iekārtās, naftas gāzes pārstrādes līnijās un automatizētās ražošanas sistēmās, kur kritiska ir automātiskā vadība, izturība pret koroziju un ekspluatācijas drošība.

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts nodrošina stabilu darbību un ilgu kalpošanas laiku prasīgās rūpniecības vidēs.

Galvenie atribūti

Izejvielu un strukturālās priekšrocības

Augstas kvalitātes nerūsējošā tērauda vārsta korpuss

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts ir izgatavots no oriģināla SS304 un SS316 nerūsējošā tērauda materiāla, nodrošinot:

- Izcila izturība pret rūsu, oksidāciju un koroziju mitrām, sāļām un viegli kodīgām vidēm

- Ilgstošas ​​ekspluatācijas laikā izvairieties no rūsas uzkrāšanās, nogulšņu veidošanās un vidēja piesārņojuma

-Standarta liešanas un kalšanas tehnoloģija novērš iekšējos smilšu caurumus un gaisa spraugas defektus

-Cieta spiediena izturīga struktūra, pret deformāciju nepārtrauktas darbības laikā un biežas riteņbraukšanas laikā

-Mazāks negaidītu kļūmju risks un samazinātas galalietotāja nomaiņas izmaksas

Stingra materiālu pārbaude

Katra izejvielu partija tiek pārbaudīta, lai nodrošinātu:

- Precīzs ķīmiskais sastāvs SS304 / SS316 pakāpēm

-Nav pārstrādātu vai standartiem neatbilstošu materiālu

-Stabila mehāniskā veiktspēja skarbos lauka apstākļos

Pneimatiskās piedziņas priekšrocības

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts ir aprīkots ar augstākās kvalitātes pneimatisko izpildmehānismu, kas nodrošina šādas galvenās priekšrocības:

- Ar gaisu darbināma 90 grādu ieslēgšanas/izslēgšanas darbība, nav nepieciešama manuāla darbība

-Atbalsta solenoīda vārsts, gala slēdzis un PLC savienojums tālvadības automātiskai vadībai

- Piemērots lielā augstumā, slēgtām darbnīcām un augsta riska ķīmiskajām vietām, lai izvairītos no manuālas drošības apdraudējumiem

- Jutīga un stabila pārslēgšanas veiktspēja, kas pielāgota biežiem automatizēto ražošanas līniju ieslēgšanas un izslēgšanas cikliem

Standarta atloka savienojuma priekšrocības

Standarta rūpnieciskā atloka savienojums nodrošina:

- Izturīga fiksācija, lieliska hermētiskuma un spēcīga spiediena nestspēja lieljaudas cauruļvadiem

-Vienkārša izlīdzināšana un montāža ar standarta cauruļu atlokiem uzstādīšanas laikā uz vietas

-Ērta demontāža, pārbaude un apkope vēlākā cauruļvadu kapitālremontā

-Pilna urbuma iekšējais dizains samazina plūsmas pretestību, samazina spiediena zudumus un garantē vienmērīgu vides pārvadi

- Pilnībā saderīgs ar galvenajiem starptautiskajiem rūpniecisko cauruļvadu standartiem

Optimizēta profesionāla blīvējuma struktūra

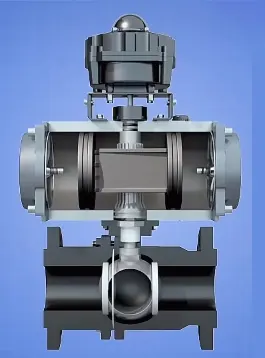

Šī pneimatiskā atloka lodveida vārsta optimizētās blīvējuma detaļas nodrošina:

-Augstas kvalitātes PTFE sēdeklis ar pašeļļojošu un zemas berzes īpašību, vienmērīgu pārslēgšanos, nesaskrāpējot lodītes serdi

-Uzlabots blīvējuma efekts zem nominālā spiediena, kompensējot nelielu nodilumu ilgstošas ​​darbības dēļ

- Pretizpūšanas kāta dizains kopā ar vairāku slāņu blīvējumu, novēršot kāta izgrūšanu un nelielu ārēju noplūdi

- Pulēta peldoša lodveida kodols nodrošina precīzu uzstādīšanu ar sēdekļiem, lai nodrošinātu uzticamu divvirzienu blīvu šķidruma un gāzes slēgšanu

Izvēles izpildmehānisma drošības režīmi

Vairākas izpildmehānisma iespējas atbilst dažādām vietas drošības prasībām:

- Divas darbības pneimatiskais izpildmehānisms: ātra un līdzsvarota atvēršanas aizvēršana vispārējai automātiskai vadībai

- Atsperes atgriešanas pneimatiskais izpildmehānisms: automātiska atiestatīšana pilnībā atvērtā/pilnībā aizvērtā stāvoklī, ja gaisa padeve ir traucēta, novēršot vides pārplūdi un aprīkojuma bojājumus ķīmiskās un naftas gāzes vadiem

- Cieta anodēta alumīnija izpildmehānisma korpuss, viegls, nodilumizturīgs putekļainai un mitrai darbnīcas videi

- ISO 5211 standarta montāžas paliktnis ērtai saskaņošanai ar solenoīda vārstiem, gala slēdžiem un pozicionieriem

Tehniskās specifikācijas

Standarta parametri

Izmērs: DN15-DN200 (parastais krājums)

Spiediena reitings: PN16 / PN25 / PN40/PN64/PN100

Materiāls: SS304, SS316 nerūsējošais tērauds

Tips: Pneimatiskais nerūsējošā tērauda lodveida vārsts ar atloku

Temperatūras diapazons: -20°C ~ 180°C (atkarībā no sēdekļa materiāla)

Ražošanas process

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts tiek ražots, izmantojot:

- Standarta nerūsējošā tērauda liešana un kalšana

- Termiskā apstrāde stabilām materiāla īpašībām

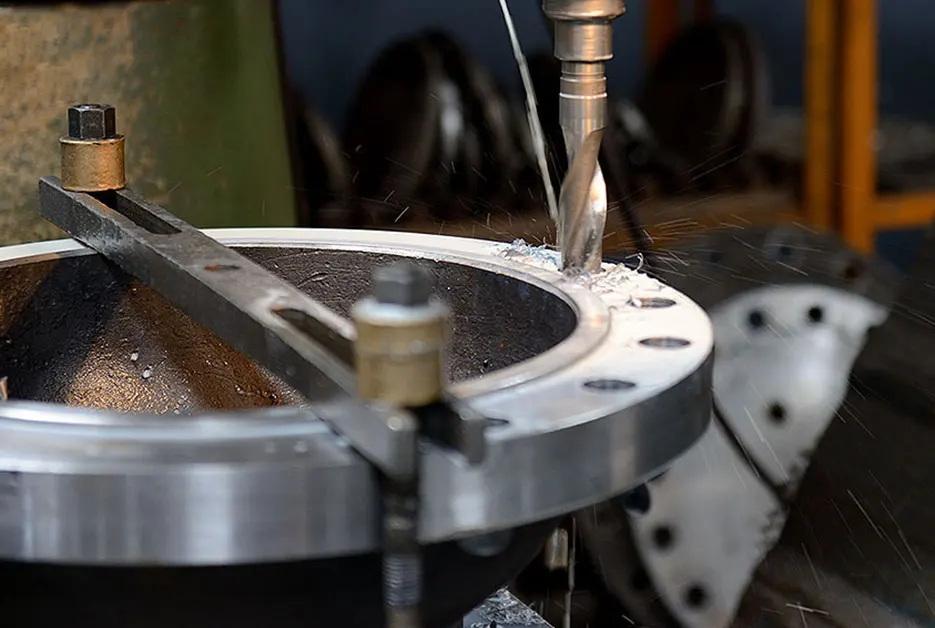

- CNC precīza apstrāde virsmu un atloku galu blīvēšanai

- Pilnīga montāža ar pretizpūšanas kātu un saskaņotu pneimatisko izpildmehānismu

Veiktspējas iezīmes

- Lieliska pretrūsas un pretkorozijas veiktspēja

- Pilna urbuma konstrukcija zemai plūsmas pretestībai

- Divvirzienu stingra slēgšana šķidrumiem un gāzēm

- Vairākas izpildmehānisma drošības iespējas drošai aizsardzībai pret atteici

- Izturieties pret spiediena triecienu un ūdens āmura triecienu, ko izraisa pēkšņas plūsmas izmaiņas

- Paredzēts automātiskai cauruļvadu slēgšanai un plūsmas kontroles pakalpojumam

Pielietojuma jomas

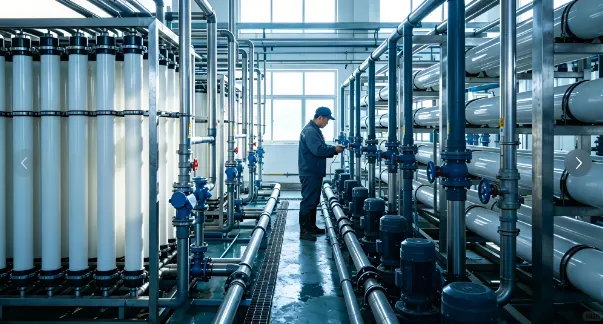

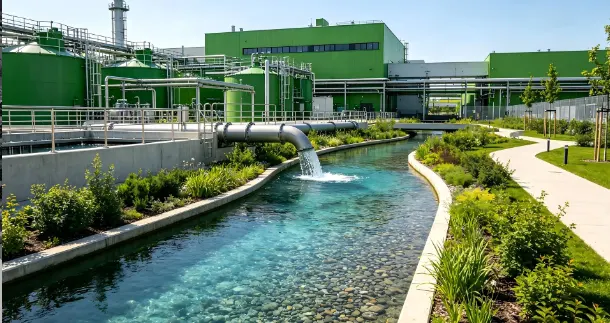

Ūdens attīrīšanas nozare

Pneimatiskais nerūsējošā tērauda atloku lodveida vārsts tiek plaši izmantots:

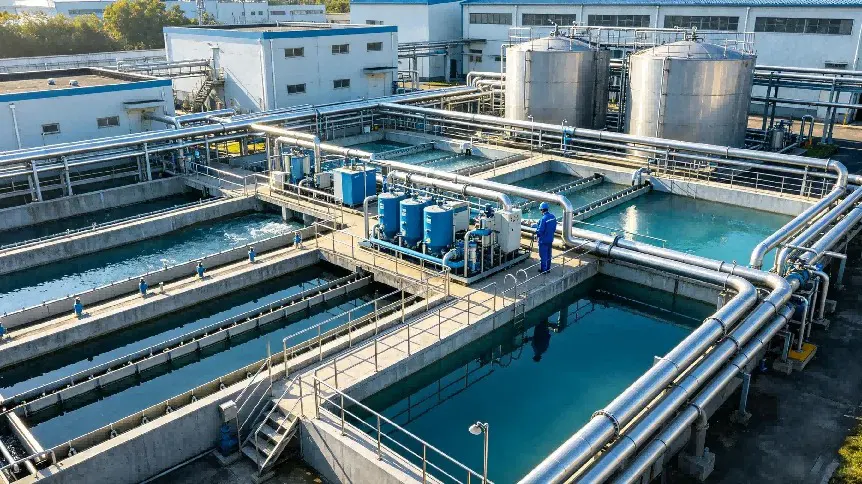

- Automatizētas pašvaldības ūdens attīrīšanas iekārtas

- Cirkulācijas ūdens automātiskās vadības cauruļvadi

- Notekūdeņu pārstrādes palīgsistēmas

- Ūdensapgādes automātiskās vārstu grupas

Ķīmiskā un naftas gāzes rūpniecība

- Ķīmisko automātisko procesu cauruļvadi

- Vieglas kodīgas šķidruma kontroles cilpas

- Naftas gāzes pārstrādes automātiskais cauruļvads

- Augsta riska zonas, kas ir neērtas manuālai darbībai

Vispārēja rūpnieciska izmantošana

- Automatizēta ražošanas līnijas cauruļvadu kontrole

- Slēgta darbnīca un liela augstuma cauruļvadu sistēmas

- Jaunu automatizētu cauruļvadu izbūve un vecā objekta aprīkojuma atjaunošana

Kvalitātes un projektu iepirkumu atbalsts

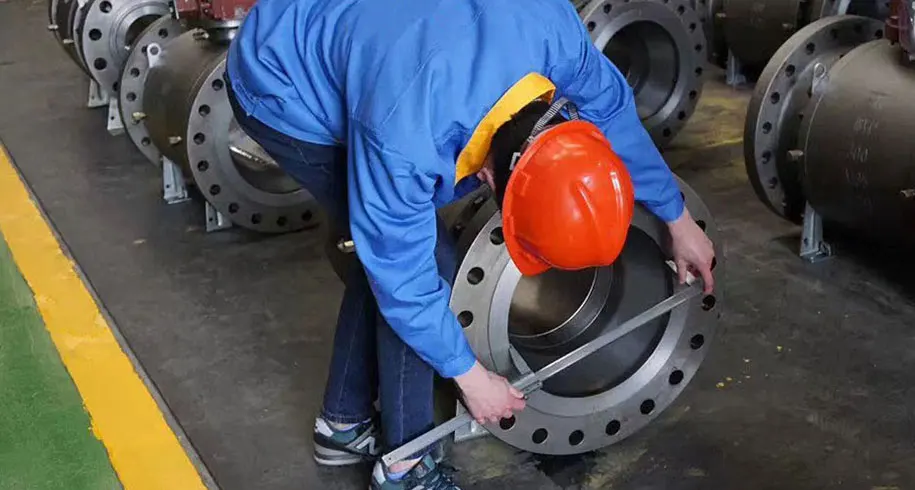

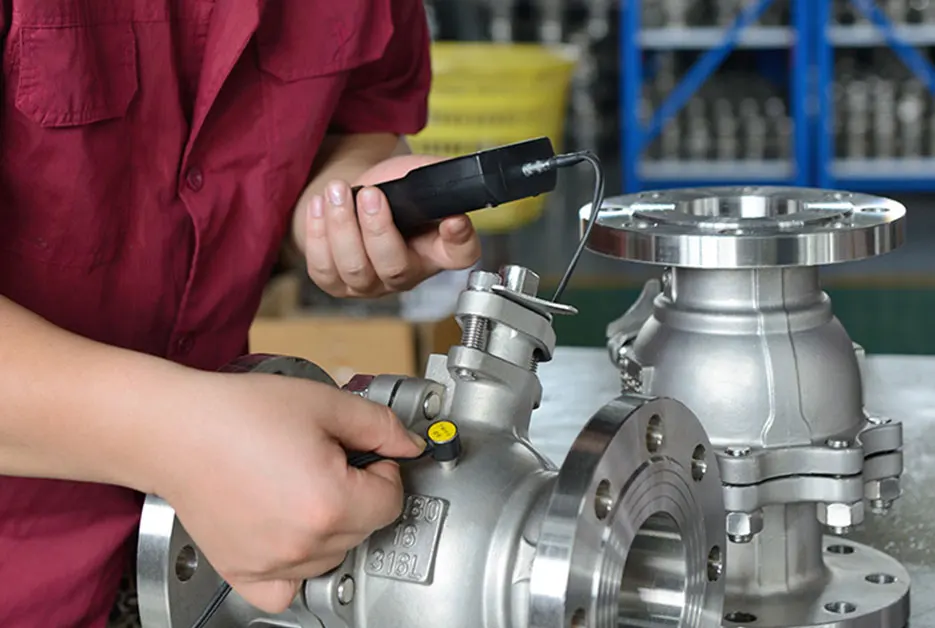

Kā profesionāls rūpniecisko vārstu ražotājs, kam ir CE, ISO un API sertifikāti, katrs pneimatiskais nerūsējošā tērauda atloku lodveida vārsts iziet stingrus rūpnīcas testus, tostarp spiediena izturības testu, hermētiskuma testu un izskata pārbaudi. Mūsu pilnīgā kvalitātes kontroles sistēma aptver izejvielu skrīningu, precīzu apstrādi, profesionālu montāžu un gatavā produkta testēšanu. Materiālu pārbaudes ziņojumus un pārbaudes dokumentus var nodrošināt ārvalstu projektu pārskatīšanai, solīšanai un vietas pieņemšanai.

Mēs atbalstām praktiskus OEM un ODM pielāgošanas pakalpojumus atbilstoši vietnes darba temperatūrai, vides īpašībām un cauruļvadu standartiem. Pielāgojamie elementi ietver vārsta materiālu, spiediena klasi, blīvējuma materiālu un izpildmehānisma konfigurāciju. Elastīgais MOQ atbalsta nelielu partiju paraugu pasūtījumus un liela mēroga inženierijas lielapjoma pirkumus. Mūsu pneimatiskie nerūsējošā tērauda atloku lodveida vārsti tiek eksportēti uz pasaules tirgiem, iegūstot pastāvīgu atzinību un ilgtermiņa sadarbību no klientiem visā pasaulē.
