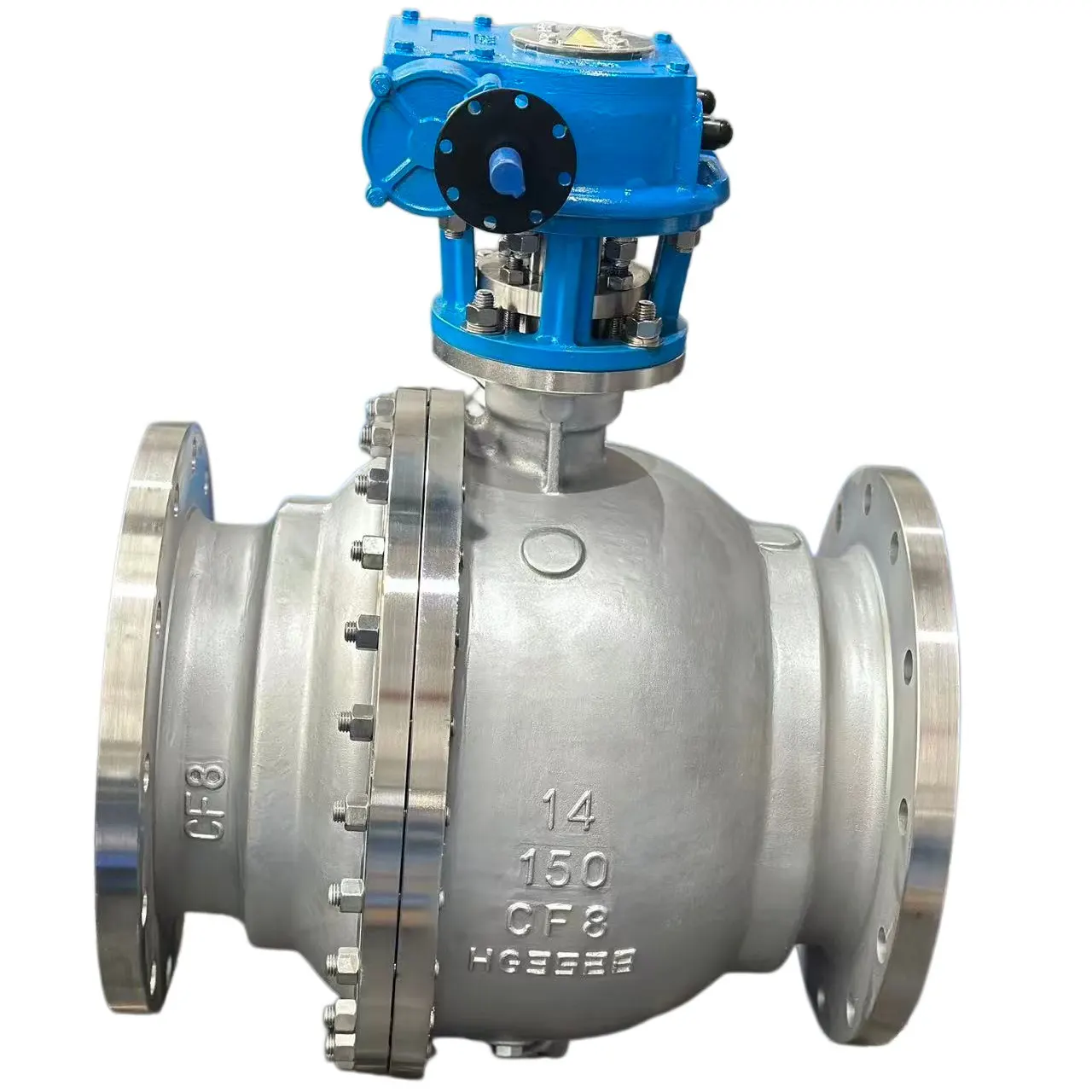

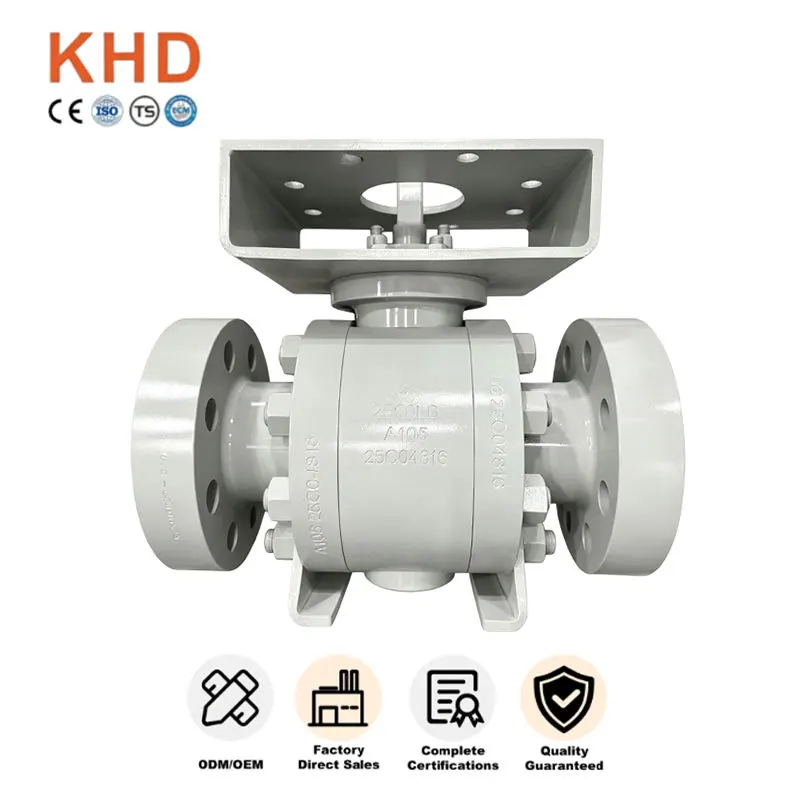

Nerūsējošā tērauda fiksēts lodveida vārsts Kalts atloku lodveida vārsts

Produkta īpašības

- Uz stumbra piestiprināta fiksēta lodveida konstrukcija, piemērota liela urbuma un augsta spiediena darba apstākļiem.

- Kalts vārsta korpuss ar blīvu materiālu, augstu mehānisko izturību un labu pretkorozijas veiktspēju.

- Pilns porta dizains, maza plūsmas pretestība, liela plūsmas jauda, ​​ērta cauruļvadu tīrīšanai.

- Atsperes peldošais sēdeklis nodrošina divvirzienu ciešu slēgšanu, zemu noplūdes līmeni.

- Pretizpūšanas kāta konstrukcija, iebūvēta antistatiska un ugunsdroša konstrukcija, kas atbilst API 607.

- Pašatvieglojošs sēdeklis neparastam dobuma pārspiedienam, lai uzlabotu darbības drošību.

- Zems darba griezes moments, atbalsta biežu atvēršanas-aizvēršanas ciklus ilgstošai stabilai darbībai.

Galvenie atribūti

Produkta struktūra

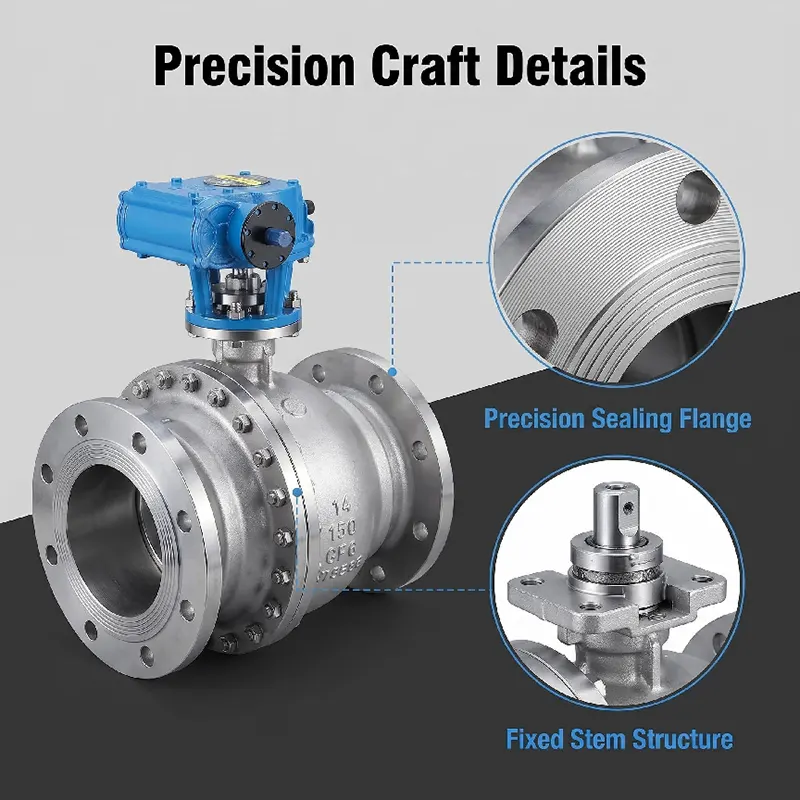

Šis ir nerūsējošā tērauda fiksētā lodveida vārsta kalts atloku lodveida vārsts. Bumba tiek atbalstīta ar augšējo un apakšējo zaru vārpstu, nevis peld ar sēdekļa spēku. Galvenie komponenti ir kalts vārsta korpuss, motora pārsegs, fiksēta lode, augšējās un apakšējās zaru vārpstas, atsperes iepriekš noslogoti peldošie sēdekļi, pretizpūšanas kāts, atloku savienojuma gali un ISO 5211 augšējais montāžas paliktnis izpildmehānismiem. Pēc pieprasījuma var nodrošināt dubultās bloķēšanas un noplūdes funkciju. Atloka virsmas iespējas: RF, RTJ.

- Vārsta korpuss / pārsegs: kalts nerūsējošais tērauds A182 F304 / A182 F316L

- Bumba: kalts nerūsējošais tērauds, ar cieto hroma pārklājumu vai ar Stellite cieto virsmu

- Kāts: A182 F316 nerūsējošais tērauds

- Sēdekļa blīvējums: PTFE / RPTFE mīkstam blīvējumam; Stellite 6 cietais sakausējums metāla cietajam blīvējumam

- Blīve un O gredzens: FKM, PTFE, pielāgots dažādām temperatūras vidēm

- Skrūves: B8 / B8M nerūsējošā tērauda skrūves

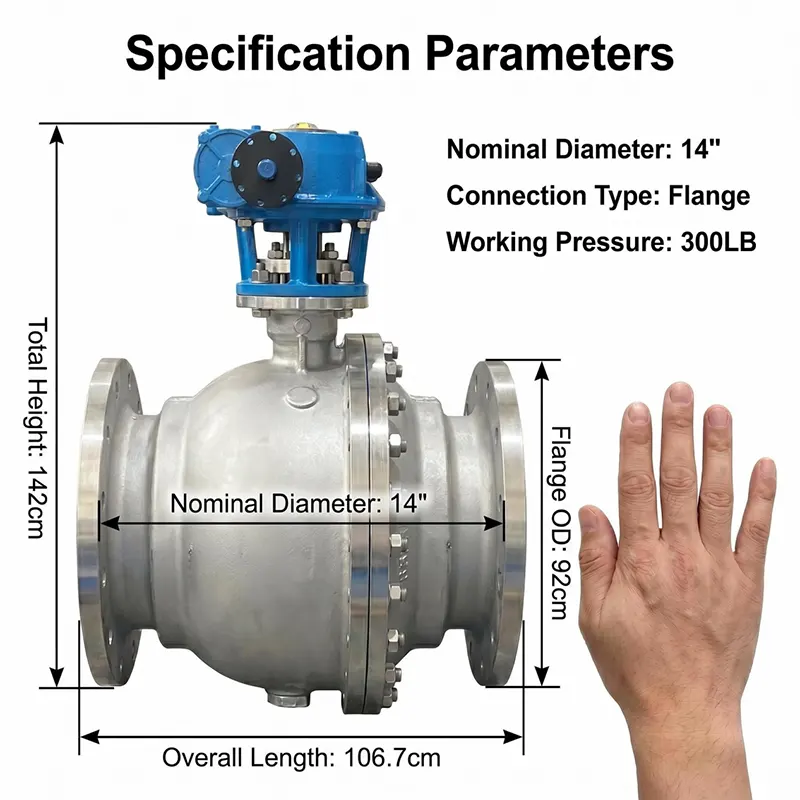

Spiediena un temperatūras diapazons

-Spiediena klase: PN16-PN100, 150.klase-2500.

- Darba temperatūra:

•Mīkstā blīvējuma versija: -29℃ ~ +200℃

• Metāla cietā blīvējuma versija: -29℃ ~ +425℃

-Pārbaudes standarts: API 598, apvalka pārbaude 1,5 reizes nominālais spiediens; sēdekļa pārbaude ar nominālo spiedienu 1,1 reizi

-Izmēru diapazons: DN50-DN600 (NPS2"-NPS24")

Operāciju veidi

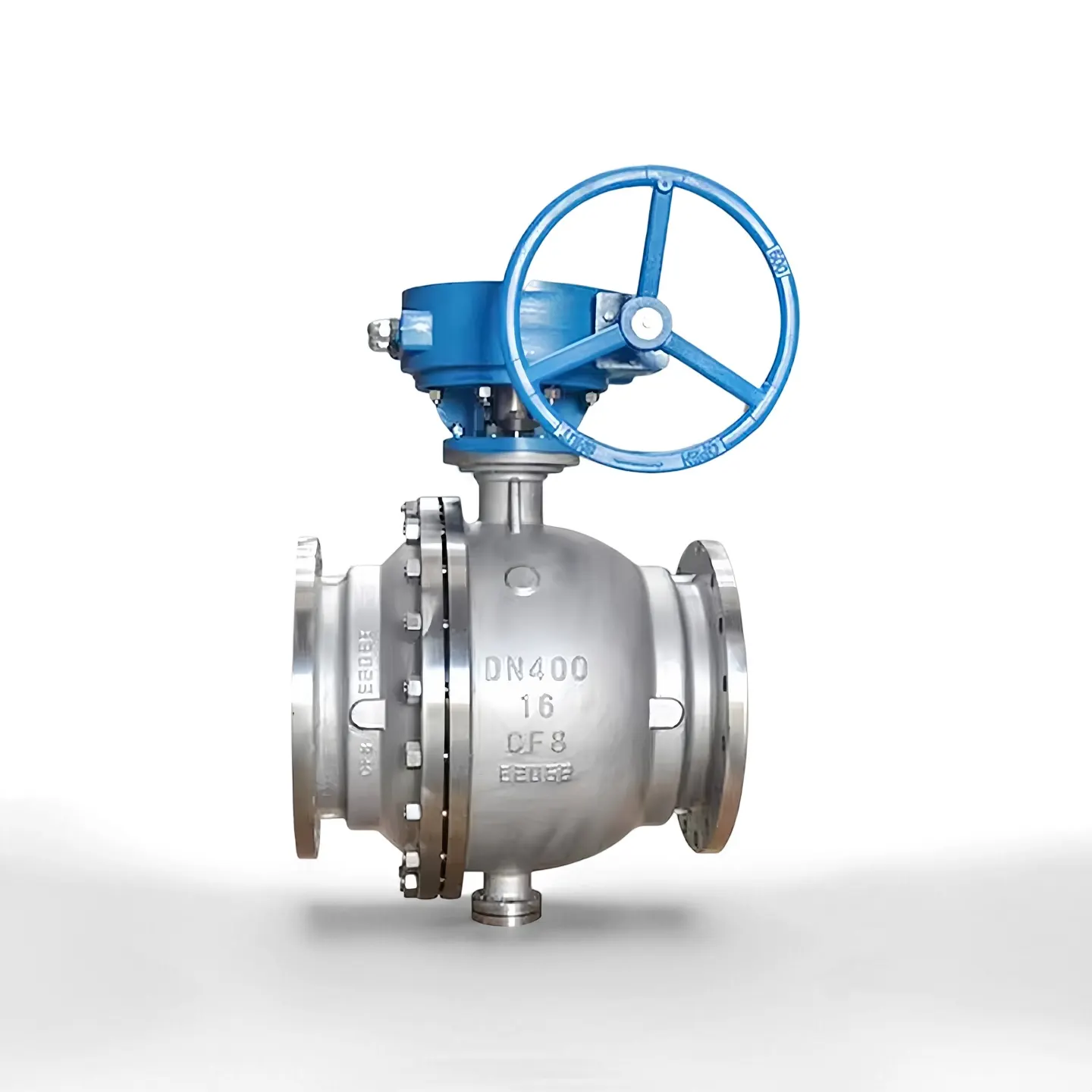

-Manuāli: gliemežpārvada operators lielam griezes momenta prasībām

- Pneimatiskais: vienas darbības / divkāršas darbības pneimatiskais izpildmehānisms, ar gala slēdzi un solenoīda vārstu

-Elektrisks: ieslēgšanas-izslēgšanas tipa vai modulējoša elektriskā izpildmehānisms tālvadības automātiskai vadībai

-Pēc īpaša pieprasījuma pieejama hidrauliskā/elektrohidrauliskā piedziņa

Visi izpildmehānismi atbilst ISO 5211 montāžas platformai.

Lietojumprogrammas

Plaši izmantots šķidruma, gāzes un kodīgas vides ieslēgšanas un izslēgšanas pakalpojumam. Galvenokārt izmanto naftas un gāzes tālsatiksmes cauruļvados, naftas ķīmijas rūpnīcās, ķīmiskajā apstrādē, elektroenerģijas ražošanā, ūdens attīrīšanā, SDG un citos lieljaudas rūpniecības projektos.

Kāpēc izvēlēties mūsu nerūsējošā tērauda fiksēto lodveida vārstu, kaltu atloku lodveida vārstu?

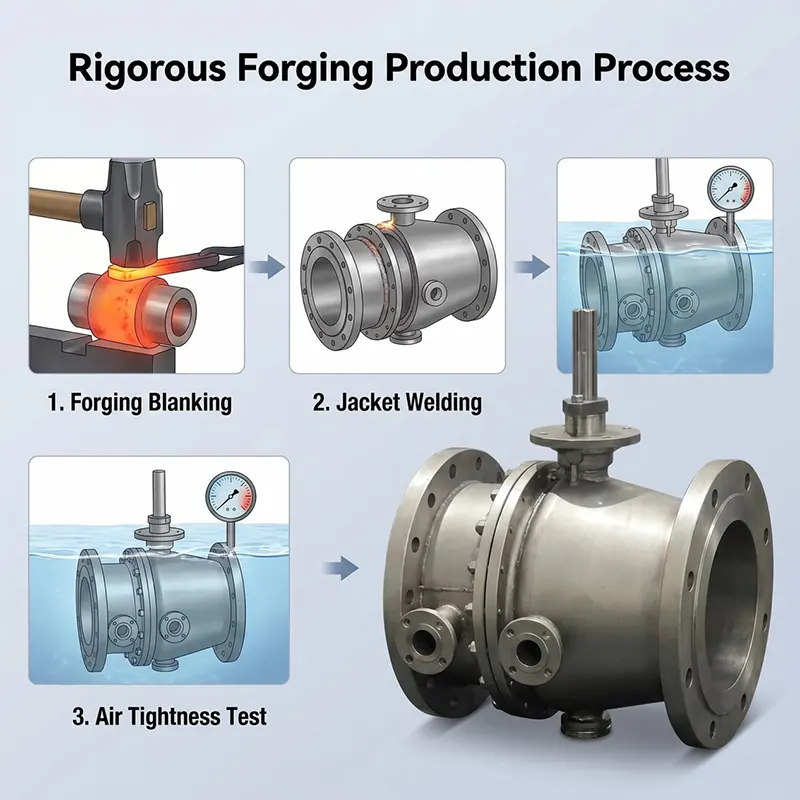

1. Pieņemt pilnu kalšanas procesu, iekšējais materiāls kompakts bez liešanas porainības defektiem, fit augstspiediena lieljaudas cauruļvadu.

2. Trunnion fiksēts lodīšu dizains ievērojami samazina darba griezes momentu liela izmēra augsta spiediena darba apstākļos.

3. Stingra materiāla ienākošā pārbaude, katrs vārsts pirms piegādes iziet pilnu hidrostatisko un gāzes sēdekļa noplūdes testu.

4. Atbalstiet divas versijas ar mīksto blīvējumu un metāla cieto blīvējumu, lai tās atbilstu dažādām temperatūras un vidējām prasībām.

5. Mēs piedāvājam jūsu projektam pilnīgu tehnisko atbalstu, zīmēšanas pārskatu un pēcpārdošanas norādījumus.

Iepirkšanās rokasgrāmata

Sūtot pieprasījumu, lūdzu, sniedziet tālāk norādīto informāciju:

1. Nominālais izmērs un spiediena klase

2. Darba vide, faktiskā darba temperatūra

3. Blīvējuma veids: mīksts blīvējums vai metāla cietais blīvējums

4. Darbības veids (tārpu pārnesums / pneimatiskais / elektriskais utt.)

5. Atloka standarta un atloka virsmas tips (RF/RTJ)

6. Īpaša prasība: ugunsdrošs, DBB funkcija, pretkorozijas apstrāde utt.

Mūsu inženieris piedāvās atbilstošu piedāvājumu atbilstoši jūsu darba stāvoklim.

Iepakojums un piegāde

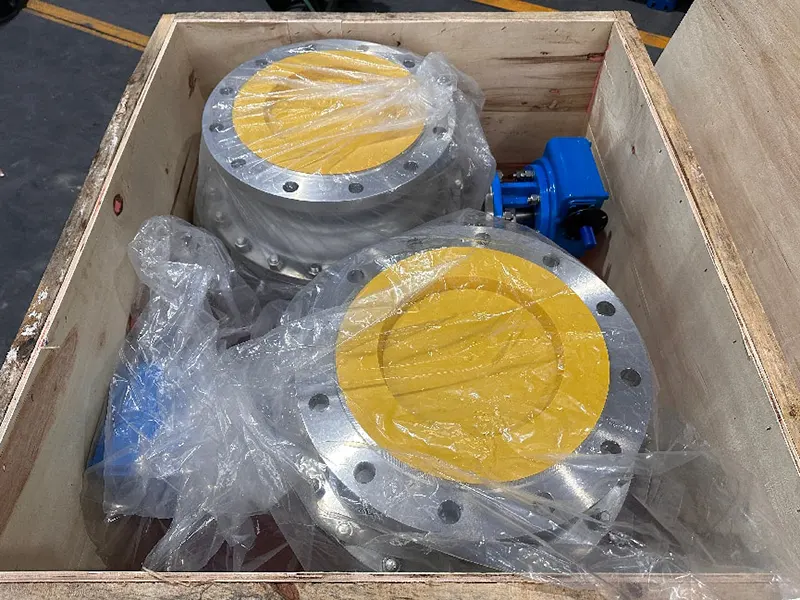

Katrs vārsts pirms iepakošanas tiks iztīrīts un aizsargāts. Vārstu atveres ir noslēgtas ar plastmasas vāciņiem, lai saglabātu iekšējo dobumu tīru. Vārsti ir iepakoti masīva saplākšņa kastēs, kas piemērotas jūras kravu pārvadājumiem. Mēs atbalstām EXW, FOB, CIF, DAP un citus tirdzniecības noteikumus. Preces var piegādāt norādītajā jūras ostā vai noliktavā.

OEM un ODM

Mēs pieņemam OEM un ODM pasūtījumus. Mēs varam pielāgot korpusa materiālu, blīvējuma materiālu, atloka standartu, īpašu pagarinājuma kātu, īpašu krāsojumu un logotipa marķējumu atbilstoši klienta zīmējumam vai tehniskajām prasībām. Elastīgs MOQ projektu pasūtījumiem.

Pārbaude un testēšana

Katrs vārsts pirms nosūtīšanas iziet pilna diapazona pārbaudi saskaņā ar API 598 standartu.

- Izejvielu ienākšanas pārbaude: materiāla ķīmiskā sastāva un mehānisko īpašību pārbaude, materiāla izsekojamības ieraksts.

- Korpusa hidrostatiskais tests: 1,5 reizes lielāks nominālais spiediens vārsta korpusam un pārsegam.

- Sēdekļa noplūdes pārbaude: 1,1 reizes nominālais spiediens, ūdens vai slāpekļa vide.

- Vizuāla pārbaude, izmēru pārbaude, krāsas un virsmas apdares pārbaude.

- Pēc klienta pieprasījuma ir pieņemama liecinieku pārbaude, ko veic trešās puses institūts, piemēram, SGS, BV.

- Var piegādāt pilnu dokumentu komplektu, ieskaitot MTC materiāla pārbaudes sertifikātu, hidropārbaudes ziņojumu, atbilstības sertifikātu.

Uzstādīšanas un apkopes rokasgrāmata

- Pirms uzstādīšanas rūpīgi notīriet cauruļvadu, lai notīrītu metināšanas izdedžus, smiltis un gružus, lai izvairītos no blīvējuma virsmas bojājumiem.

- Uzstādiet vārstu pareizā plūsmas virzienā, pievelciet atloka skrūves krusteniski un vienmērīgi.

- Neturiet vārstu pusatvērtā stāvoklī ilgstošas ​​uzglabāšanas vai darba stāvoklī.

- Regulārai darbībai periodiski veiciet pilnu gājiena atvēršanas aizvēršanas ciklu, lai novērstu blīvējuma pielipšanu.

- Kārtējās vietas pārbaudes laikā pārbaudiet atloka savienojumu, kāta blīvējumu, vai nav ārējas noplūdes.

- Plānotās izslēgšanas laikā nomainiet nodilušās blīvējuma daļas; izmantojiet savai darba videi atbilstošu blīvējuma materiālu.

- Ja ir aprīkots ar izpildmehānismu, regulāri pārbaudiet izpildmehānisma griezes momentu, gala slēdža stāvokli.

Pēcpārdošanas serviss

-Garantijas laiks: 12 mēnešu garantija, skaitot no nosūtīšanas datuma, pret ražošanas defektiem.

- Mēs sniedzam tehnisko atbalstu, tostarp zīmējumu pārskatīšanu, parametru apstiprināšanu un darbības norādījumus.

-Mūsu inženieru komanda atbild uz tehniskajiem jautājumiem 24 darba stundu laikā.

-Ir pieejamas rezerves daļas (sēdekļi, blīves, kāta blīve) atkārtotai pasūtīšanai.

- Liela mēroga projektu pasūtījumiem var tikt noorganizēta tehniskā konsultācija uz vietas.

Piezīme: Garantija NEattiecas uz bojājumiem, kas radušies nepareizas uzstādīšanas, nepareizas darbības vai nepareizas vides stāvokļa dēļ.

Saistītie ieteicamie produkti

-Peldošs lodveida vārsts (2 gabalu / 3 gabalu nerūsējošā tērauda lodveida vārsts)

- WCB oglekļa tērauda fiksēts lodveida vārsts

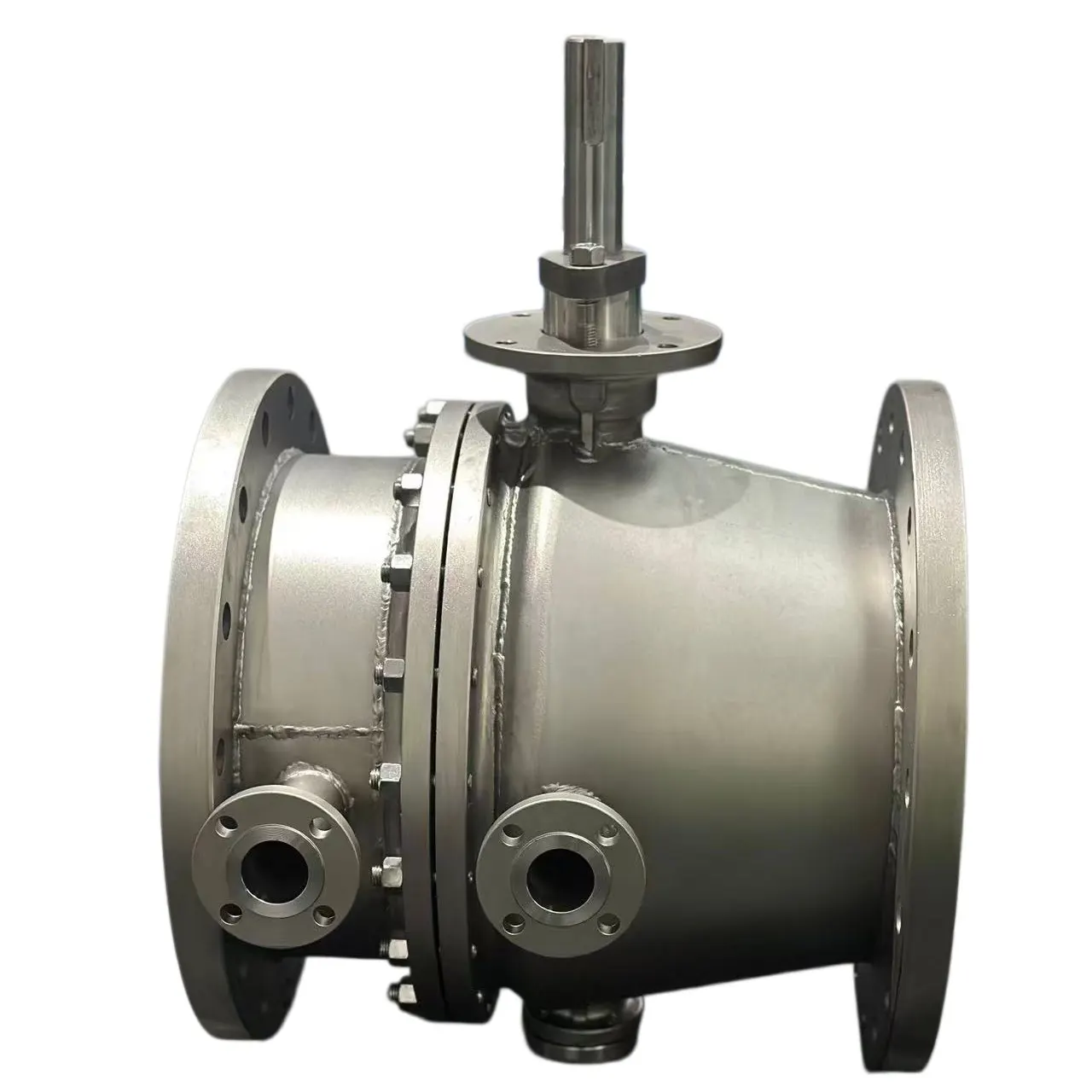

-Ar apvalku izolēts fiksēts lodveida vārsts augstas viskozitātes videi

-Lodveida vārsts ar pilnu pneimatisko/elektrisko izpildmehānismu komplektu

- Fiksēts metāla lodveida vārsts ar cietu blīvējumu augstas temperatūras apkalpošanai

Mūsu rūpnīcas spēks

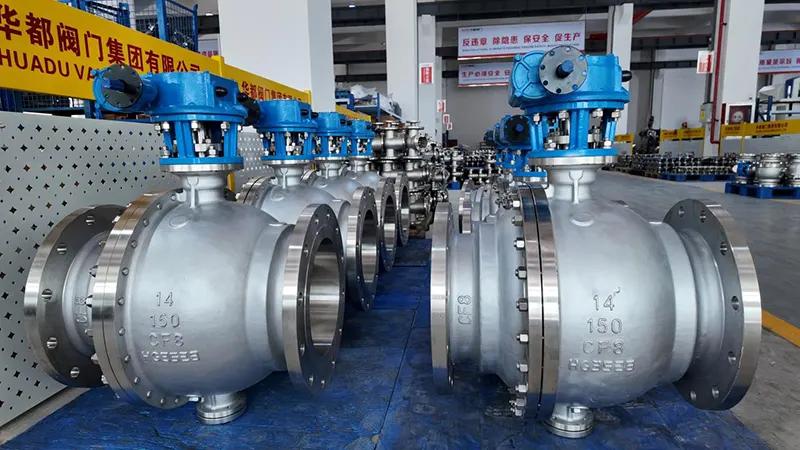

Huadu Valve Group atrodas Venžou Ķīnā, specializējoties rūpniecisko vārstu projektēšanā, kalšanā, apstrādē un montāžā. Mums pieder pilnīgas ražošanas līnijas, tostarp kalšanas darbnīca, CNC apstrādes darbnīca, montāžas darbnīca un neatkarīga testa laboratorija. Visi būtiskie ražošanas procesi tiek pabeigti pašu spēkiem, nevis pilnībā nodoti ārpakalpojumu sniedzējiem. Mums ir bagāta pieredze ārvalstu naftas gāzes, naftas ķīmijas un ūdens apgādes projektu pasūtījumos. Mūsu produkti tiek eksportēti uz Dienvidaustrumu Āziju, Tuvajiem Austrumiem, Eiropu un citiem reģioniem.

Zvaniet, lai uzzinātu

Lūdzu, nosūtiet mums detalizētas prasības par darba stāvokli, ieskaitot izmēru, spiedienu, vidi, temperatūru, darbības veidu un īpašās prasības. Mūsu tehniskā komanda drīzumā novērtēs un sagatavos jums oficiālu piedāvājumu. Laipni lūdzam pasūtījuma parauga un liela projekta sadarbību.
