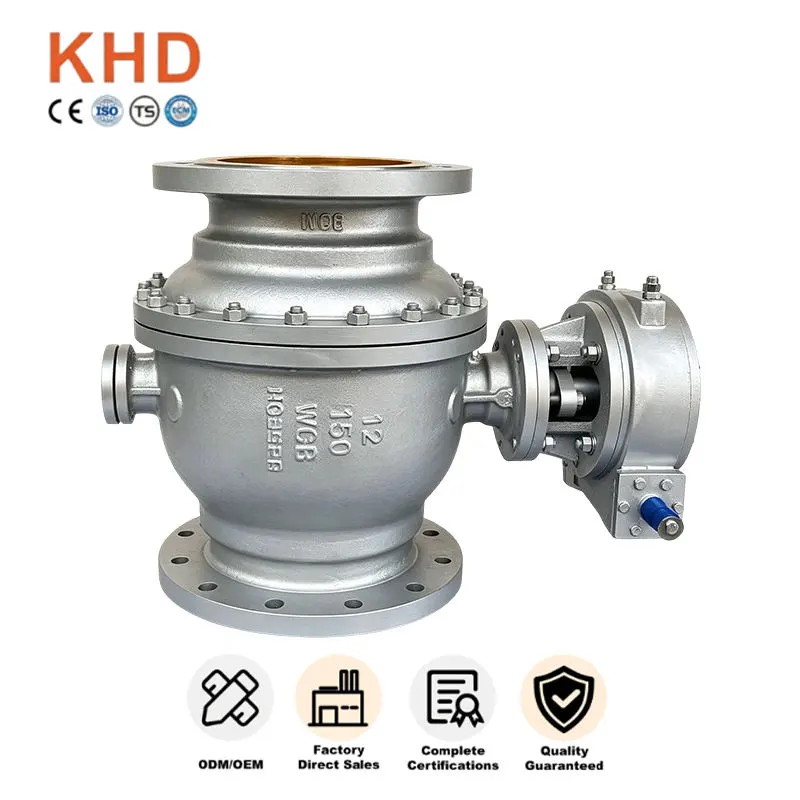

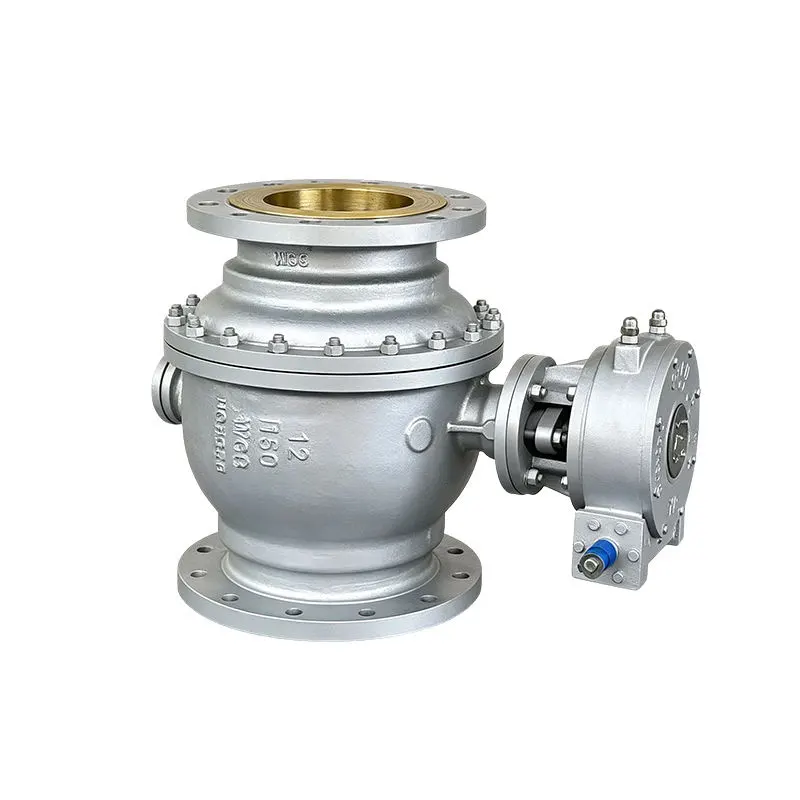

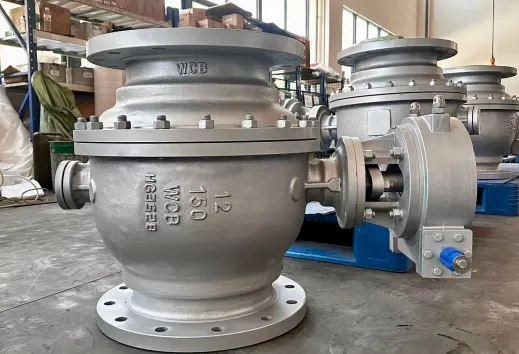

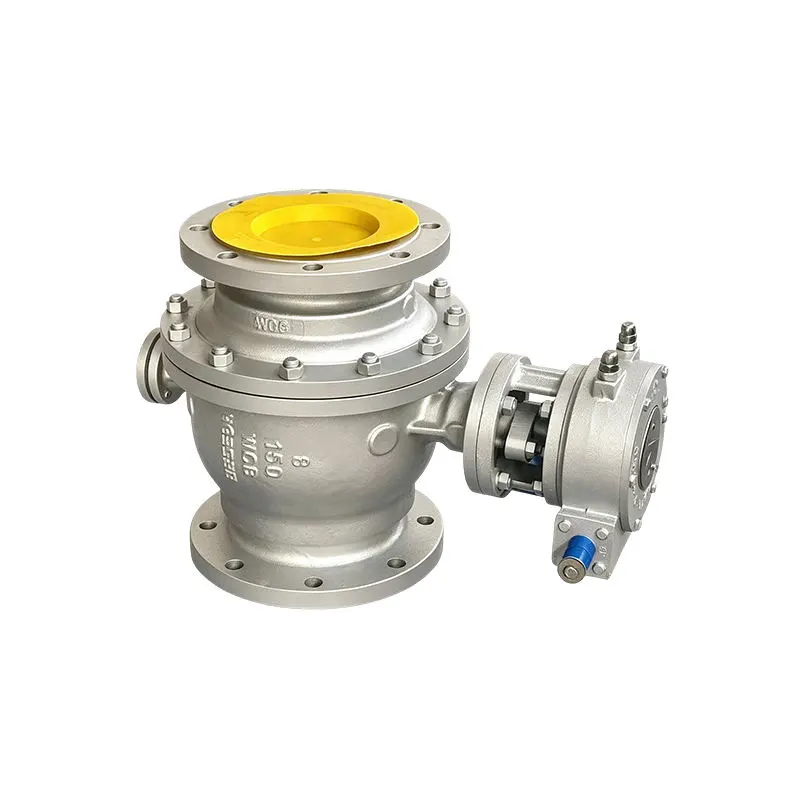

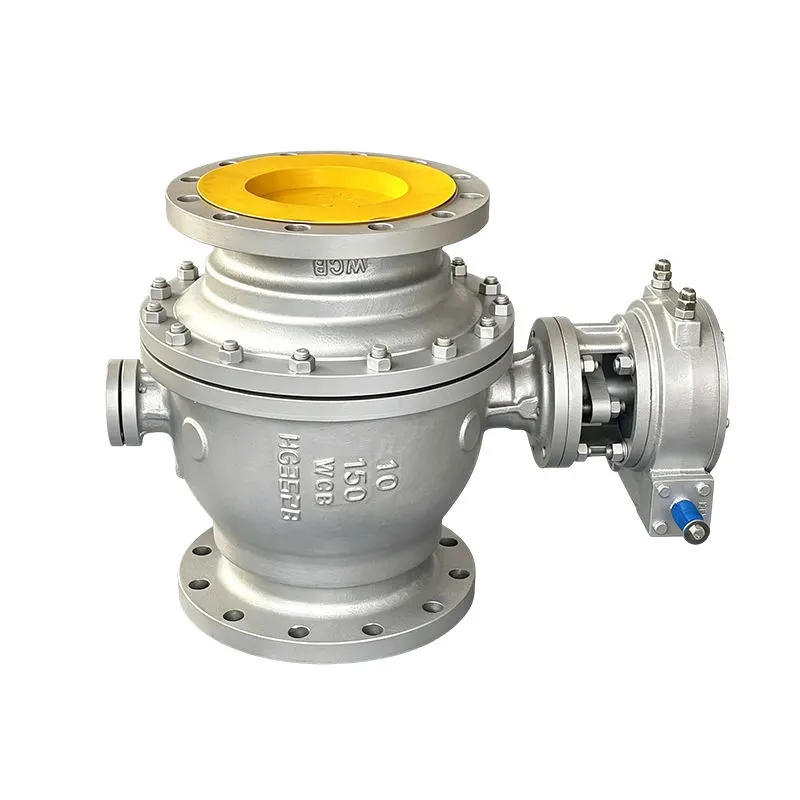

WCB oglekļa tērauda fiksēts lodveida vārsts

WCB oglekļa tērauda fiksētais lodveida vārsts ir lieljaudas rūpnieciskais vārsts, kas paredzēts cauruļvadu izolācijai un plūsmas kontrolei, ko ražo Huadu Valve Group. Tam ir fiksēta lodveida konstrukcija un A216 WCB oglekļa tērauda materiāls, kas ir labi piemērots augstspiediena kritiskajiem cauruļvadu darba apstākļiem.

Šis rūpnieciskais vārsts uzticami darbojas nepārtrauktā augstspiediena un ilga cikla darbības apstākļos, kas ir plaši izvēlēts projektiem, kur blīvējuma drošība un ilgs kalpošanas laiks ir galvenās prasības.

Izejvielu un strukturālās priekšrocības

Premium A216 WCB oglekļa tērauda korpuss

WCB oglekļa tērauda fiksētais lodveida vārsts ir izliets no A216 WCB oglekļa tērauda, ​​tādējādi nodrošinot šādas galvenās priekšrocības:

-Augsta mehāniskā izturība un lieliska triecienizturība

- Laba temperatūras pielāgošanās spēja pret spiediena pārspriegumu un ūdens āmuru

-Pietiekams sienu biezums augsta spiediena klases pakalpojumam

-Stingra lējuma pārbaude, lai novērstu iekšējos un virsmas defektus

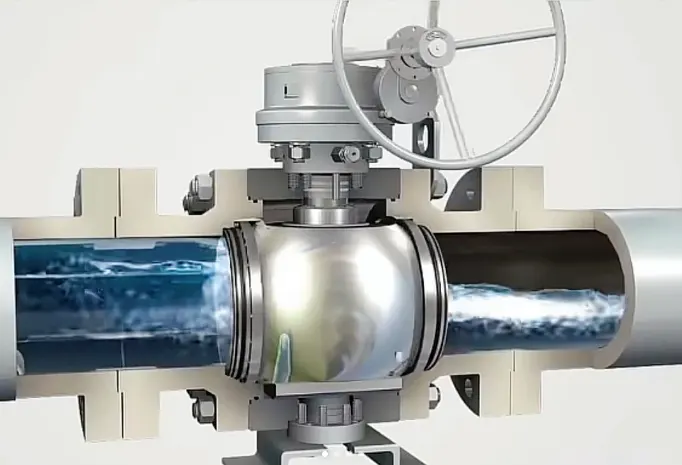

Stacionāra lodveida konstrukcija, kas uzstādīta uz krustojuma

Atšķirībā no parastajiem peldošajiem lodveida vārstiem, mūsu fiksētās lodveida konstrukcijas konstrukcija lielāko daļu cauruļvada spiediena slodzes pārnes uz augšējo un apakšējo atbalsta vārpstu. Bumba paliek fiksēta pozīcijā, tāpēc vārstu ligzdām ir tikai minimāls kontaktspēks. Tas ievērojami samazina sēdekļa noberšanos pat ar biežiem atvēršanas-aizvēršanas cikliem ilgstoša augsta spiediena apstākļos. Stabils divvirzienu blīvējums novērš noplūdi neatkarīgi no spiediena virziena, uzlabojot sistēmas drošību kritiskās procesa cilpās.

Optimizēta blīvējuma un drošības konstrukcija

Šim WCB oglekļa tērauda fiksētajam lodveida vārstam ir aprīkots ar atsperu slodzes peldošā sēdekļa komplekts. Iebūvētās atsperes kompensē nelielu nodilumu pēc tūkstošiem darbību, lai nodrošinātu stingru izslēgšanas veiktspēju. Pretizpūšanas kāts kalpo kā standarta drošības līdzeklis pret pēkšņām spiediena kāpnēm. Daudzslāņu grafīta iepakojums samazina izplūdes emisijas ap kāta spraugām. Visi blīvējuma komponenti ir īpaši pielāgoti augsta spiediena, vidējas temperatūras darba materiāliem, nevis parastajām rezerves daļām.

Galvenie atribūti

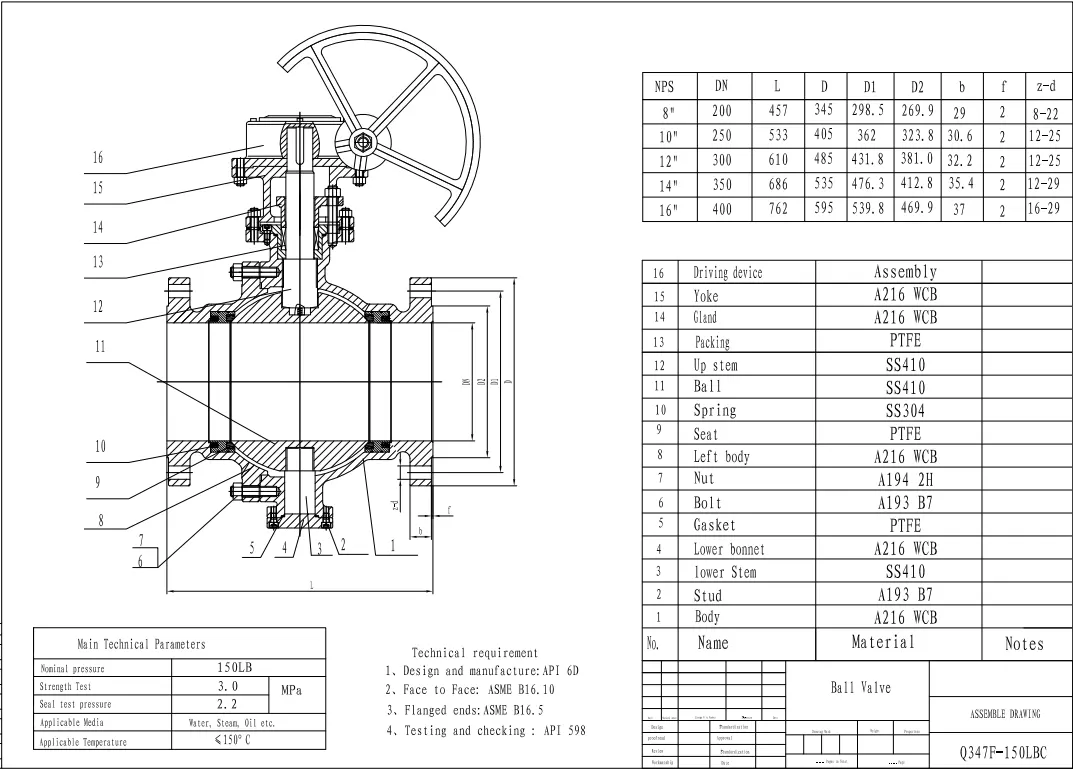

Tehniskās specifikācijas

Standarta parametri

Izmērs: DN50-DN1200

Spiediena reitings: klase 150-Class 2500

Materiāls: A216 WCB oglekļa tērauds

Struktūra: uz zariem piestiprināts fiksēts lodveida vārsts

Temperatūras diapazons: -29℃ ~ 425℃

Ražošanas process

WCB oglekļa tērauda fiksētais lodveida vārsts iet cauri:

- Kvalificēta A216 WCB lējumu ražošana

- Termiskā apstrāde stabilām materiāla īpašībām

- CNC precīza apstrāde virsmu blīvēšanai

- Montāža ar saskaņotām blīvējuma un izpildmehānisma sastāvdaļām

Veiktspējas iezīmes

- Zema nodiluma sviras struktūra biežai riteņbraukšanas apkopei

- Uzticama divvirzienu cieša slēgšana

- Zems sēdekļa bojājuma līmenis nepārtraukti augsta cauruļvada spiediena apstākļos

- Savietojams ar vairākām izpildmehānismu opcijām: manuālo pārnesumu, pneimatisko, elektrisko

- Paredzēts pilnībā atvērtas/pilnas aizvērtas izolācijas pakalpojumam

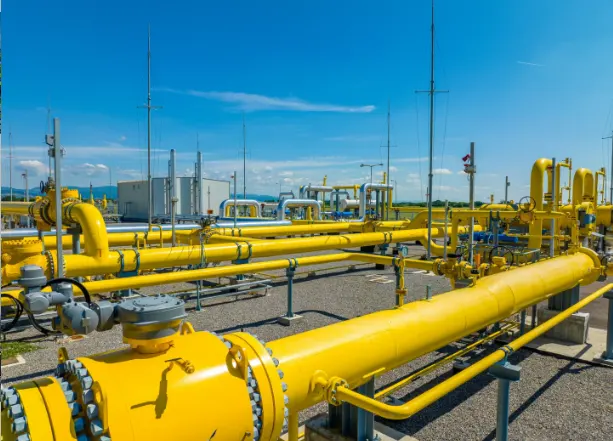

Pielietojuma jomas

Naftas un gāzes rūpniecība

WCB oglekļa tērauda fiksētais lodveida vārsts tiek plaši izmantots:

- Dabasgāzes pārvades maģistrālie cauruļvadi

- Naftas pārstrādes procesa līnijas

- Jēlnaftas pārsūtīšanas iekārtas

- Gāzes savākšanas stacijas cauruļvadu sistēmas

Naftas ķīmijas rūpniecība

- Augstspiediena naftas ķīmijas procesa cilpas

- Procesa bloku galvenie izolācijas cauruļvadi

- Vidējas temperatūras nekodīgas un viegli kodīgas šķidruma ķēdes

Enerģētikas nozare

- spēkstacijas galvenā procesa cauruļvadi

- Lieljaudas rūpniecisko iekārtu cilpu sistēmas

Vispārējie rūpnieciskie projekti

- Jaunas EPC projektu konveijera pakotnes

- Esošie cauruļvadu renovācijas un modernizācijas darbi

- Rūpniecības vietas ar sarežģītu piekļuvi apkopei un augstām drošības prasībām

Kvalitātes kontrole un projektu iepirkumu atbalsts

Kā sertificēts vārstu ražotājs ar ISO, CE un API sertifikātiem katram WCB oglekļa tērauda fiksētajam lodveida vārstam pirms nosūtīšanas tiek veikta pilnīga rūpnīcas pārbaude, tostarp hidrostatiskā apvalka pārbaude, ligzdas blīvējuma pārbaude un izmēru pārbaude. Lieljaudas liela izmēra vārstiem bez paraugu pārbaudes tiek ieviesta pilna gabala pārbaude. Izejvielu verifikācija, liešanas pārbaude, montāžas uzraudzība un pabeigta vārstu pārbaude tiek veikta visā ražošanas darbplūsmā. Piedāvājuma iesniegšanai un objekta pieņemšanai var nodrošināt materiālu pārbaudes sertifikātus un pārbaudes ziņojumus.

Ir pieejamas elastīgas konfigurācijas iespējas atbilstoši darba apstākļiem uz vietas, aptverot dažādas spiediena pakāpes, blīvējuma materiālu kombinācijas un vairākus darbības režīmus. Elastīgā MOQ atbalsta paraugu testēšanu, mazu partiju krājumu piegādi un liela apjoma projektu pasūtījumus. Huadu Valve Group WCB fiksētie lodveida vārsti tiek eksportēti visā pasaulē un saņem atkārtotus pasūtījumus no pasaules rūpnieciskajiem klientiem.

Kā sēdekļa un kāta blīvējums ir izveidots tā, lai tas būtu izturīgs visā pasaulē?

Šim fiksētajam lodveida vārstam mēs izmantojam atsperu peldošā sēdekļa dizainu. Iekšējās atsperes notur sēdekli nospiestu pret lodītes virsmu. Ja pēc tūkstošiem darbību notiek neliels nodilums, atsperes var kompensēt nelielas spraugas, saglabājot labu blīvējuma veiktspēju laika gaitā. Kā standarta drošības funkcija ir iebūvēta pretizpūšanas kāta konstrukcija. Negaidītu cauruļvada spiediena kāpumu gadījumā tas neļauj kātam izpūst. Daudzslāņu grafīta iepakojums ir piemērots kāta blīvēšanai, lai novērstu sīkas izplūdes emisijas ap kāta spraugu. Šīs blīvējuma daļas nav vispārīgas lētas rezerves daļas; tie ir atlasīti, lai tie atbilstu augsta spiediena un vidējas temperatūras darba apstākļiem.
